Baudouin ジェネレーター ラジエーターに最適

Baudouin ジェネレーター ラジエーターに最適 メーカー

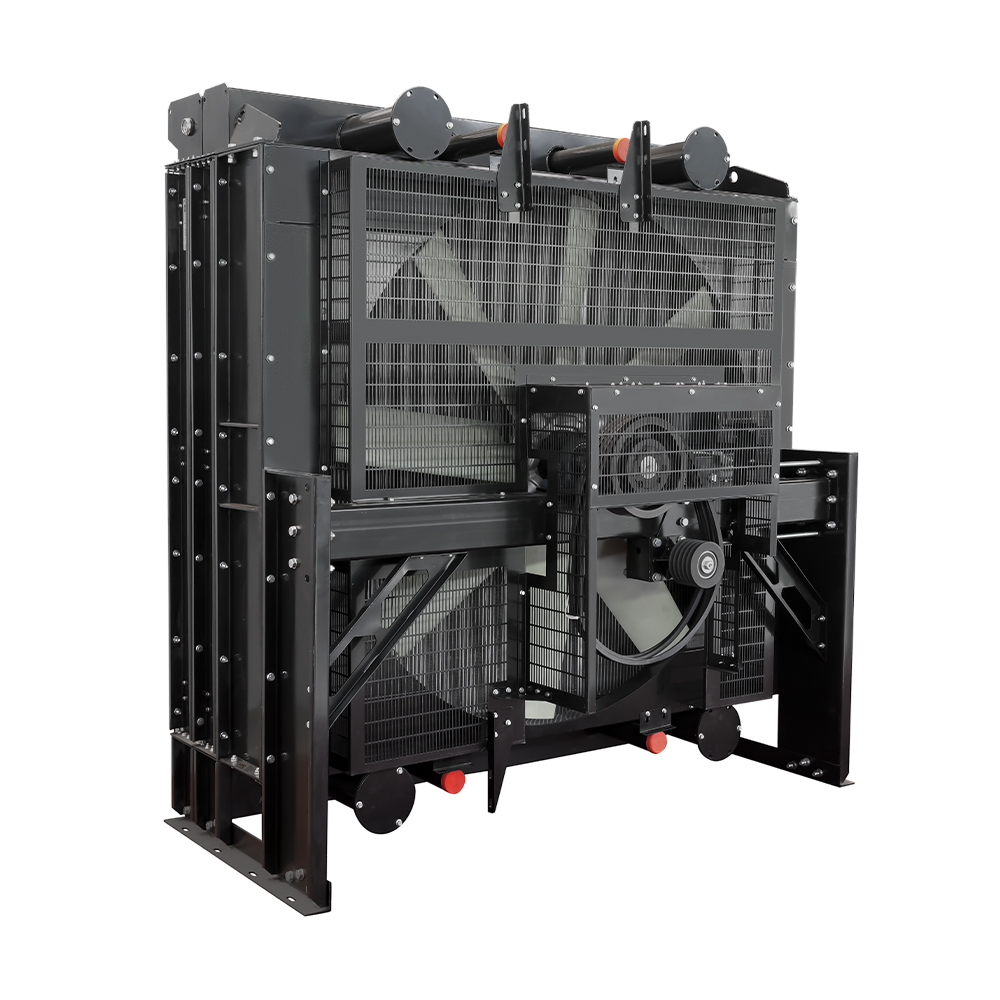

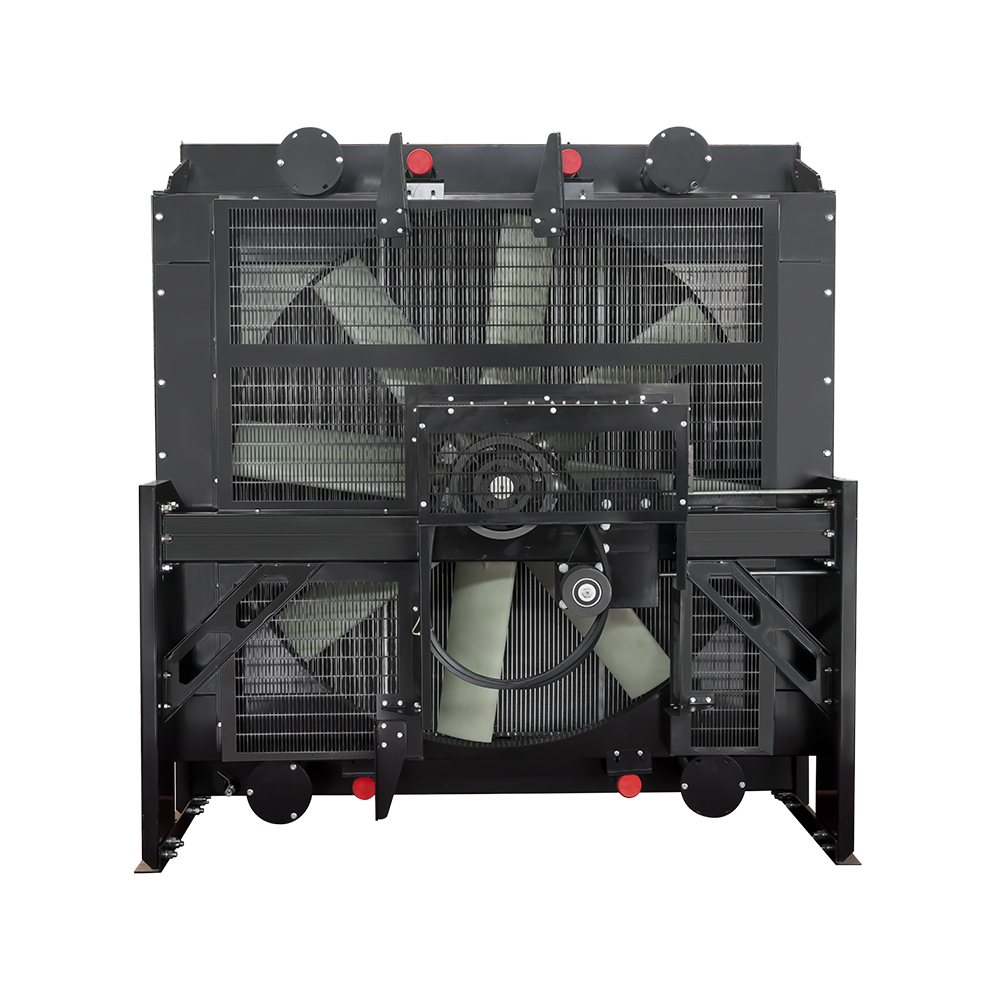

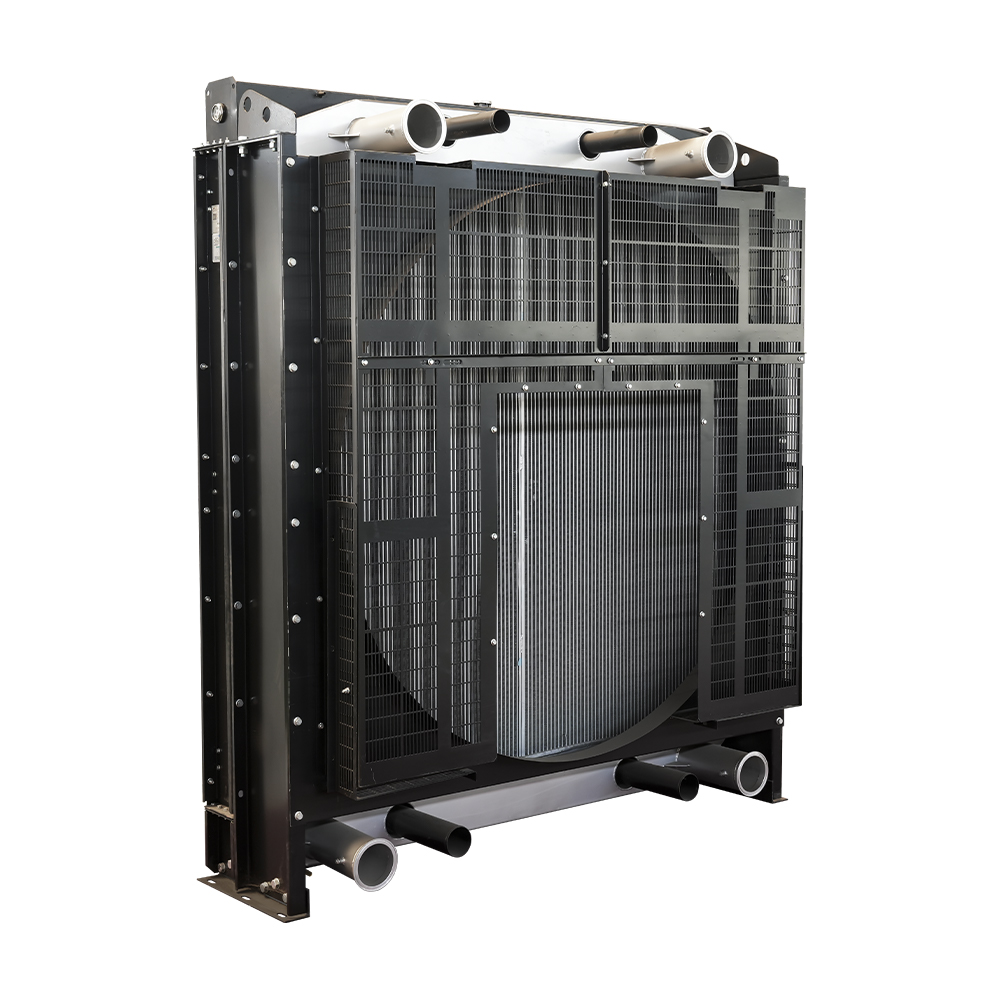

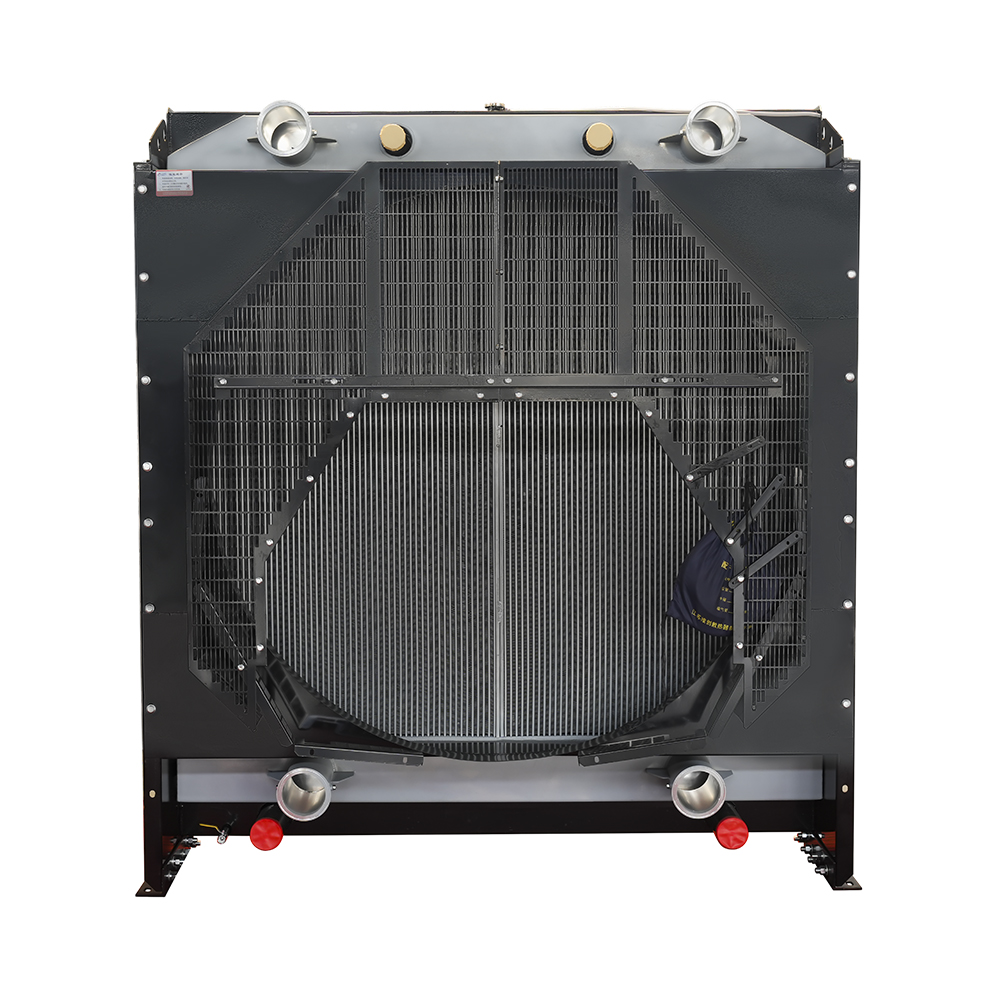

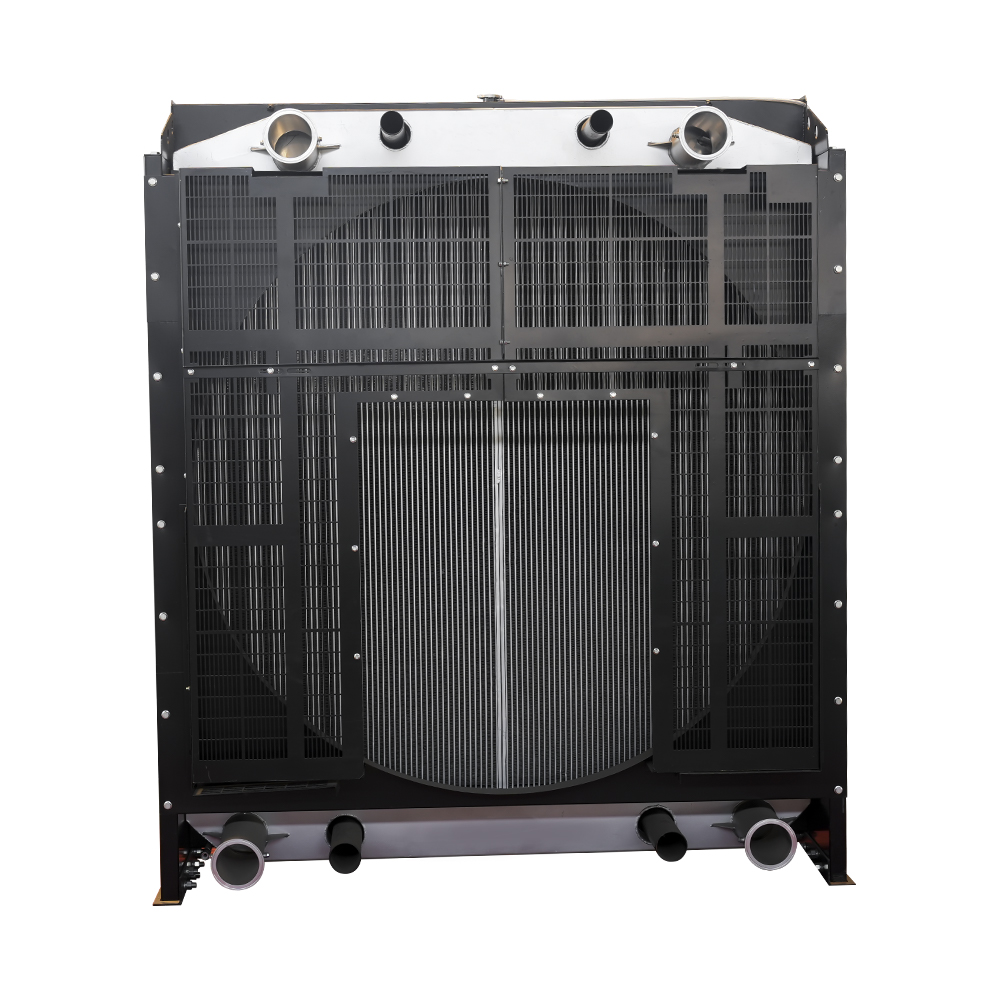

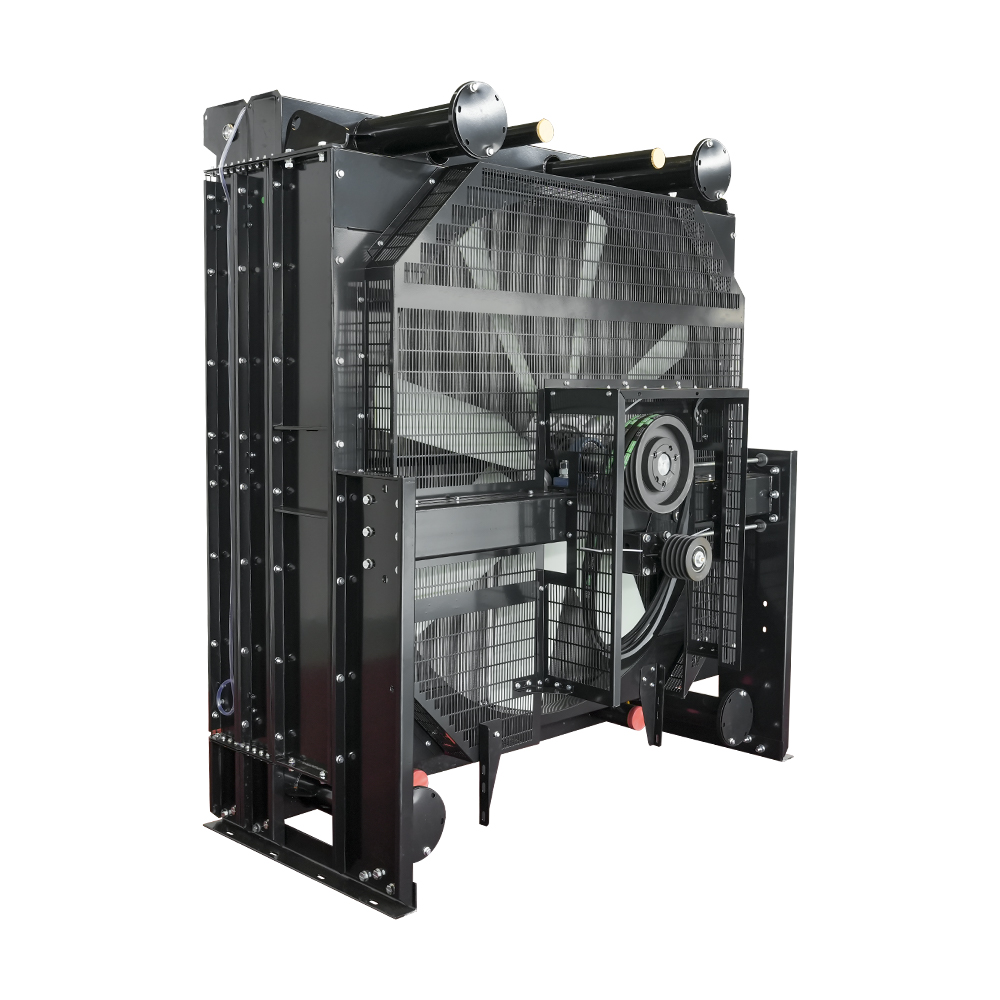

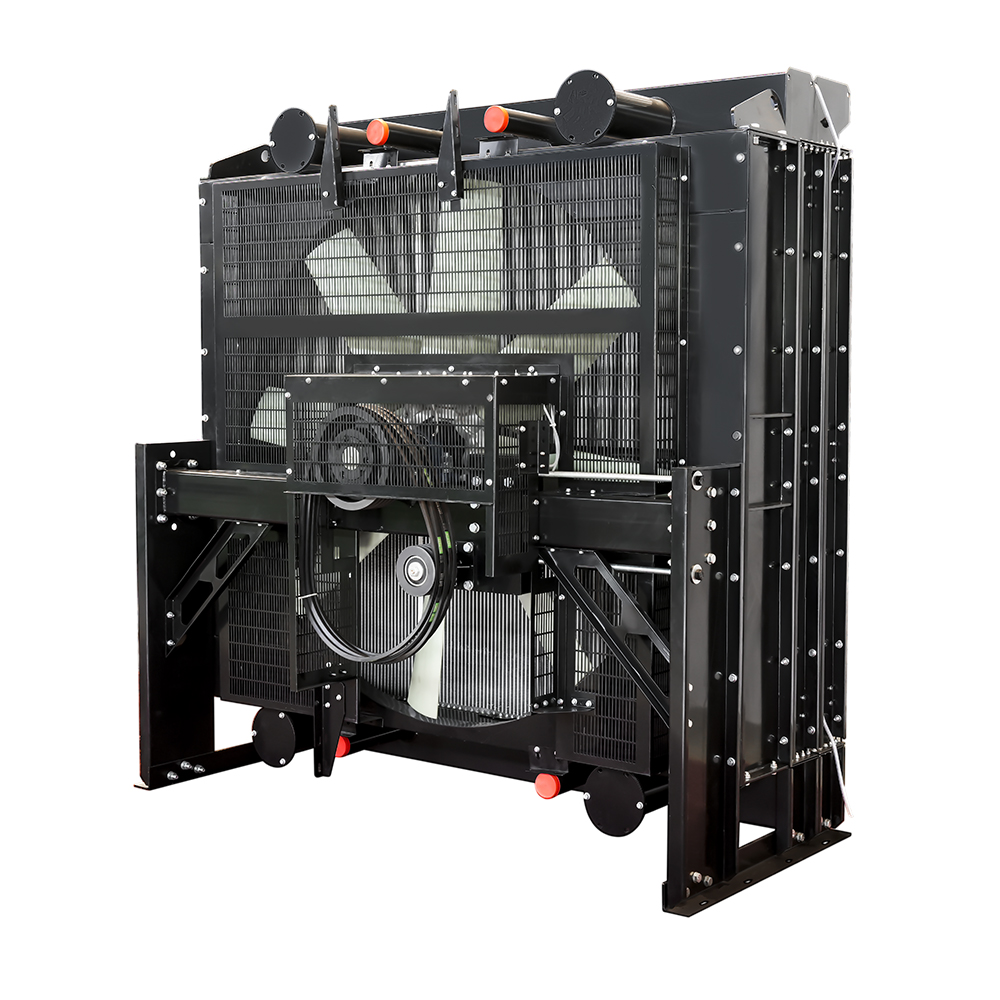

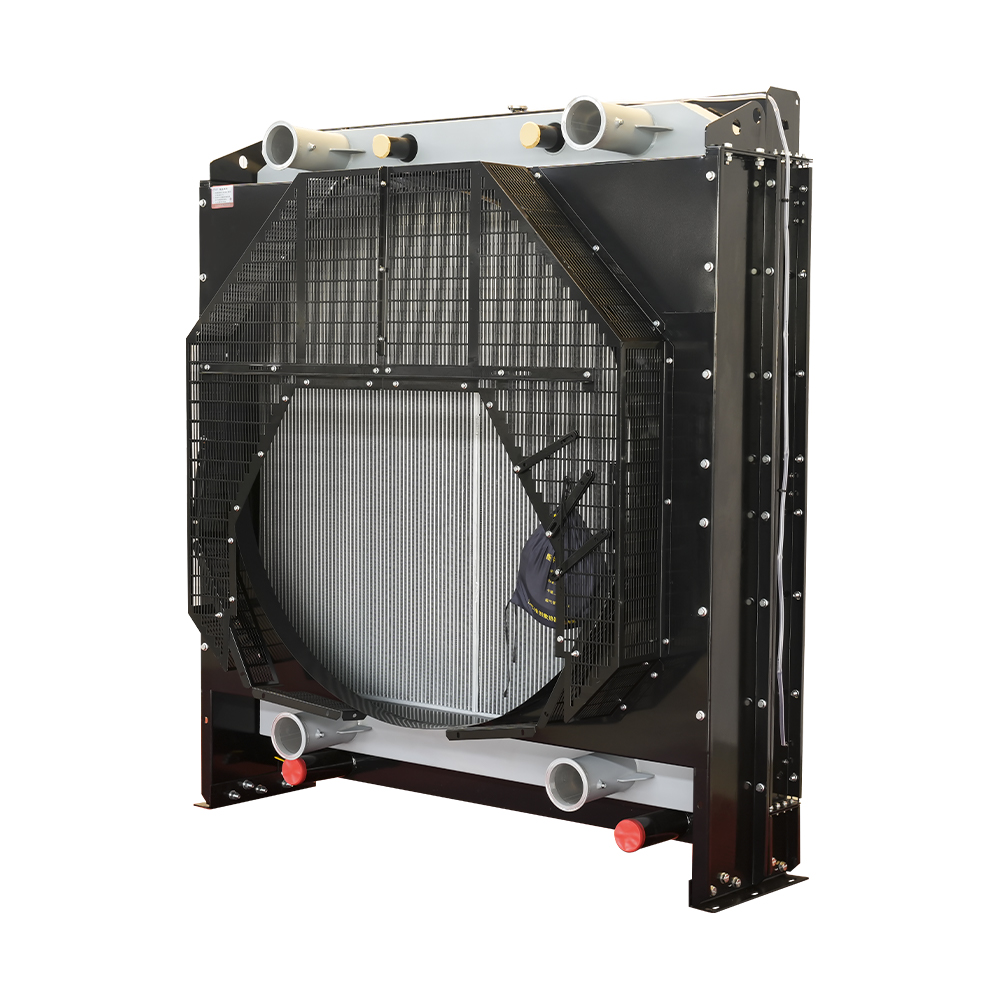

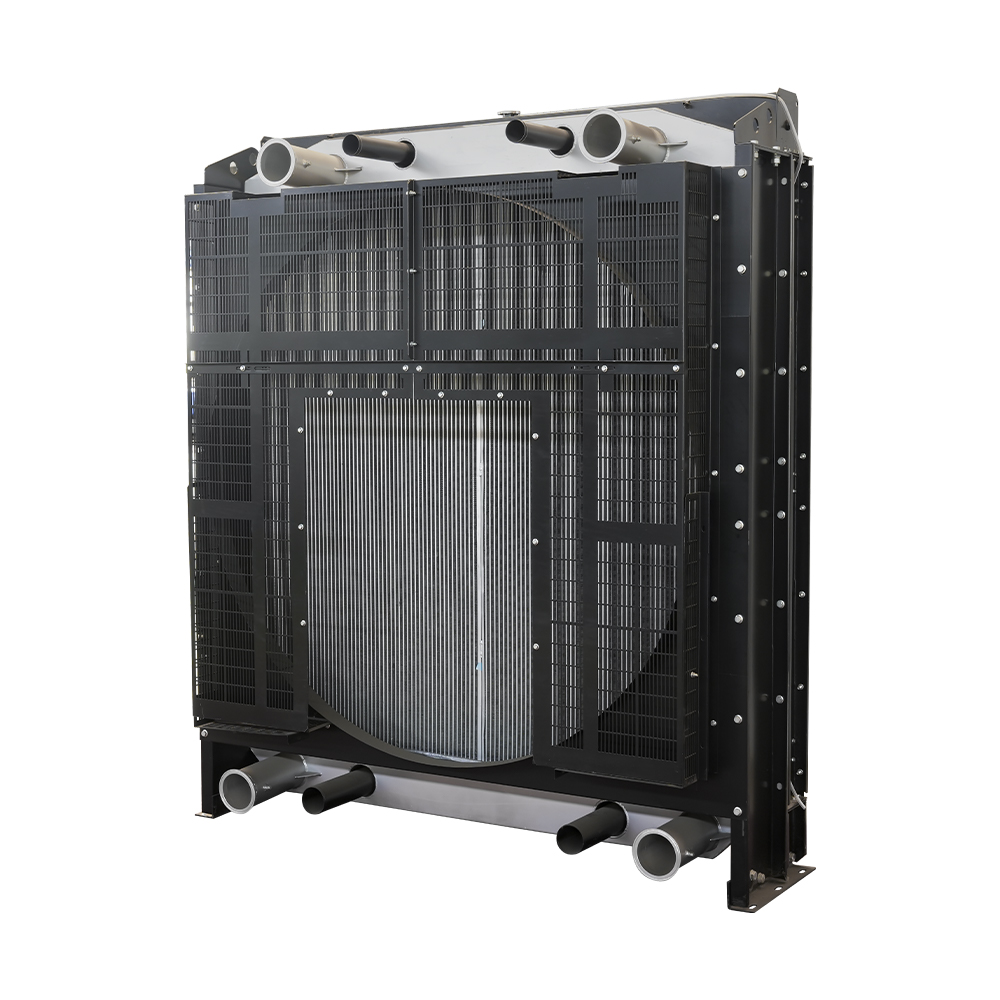

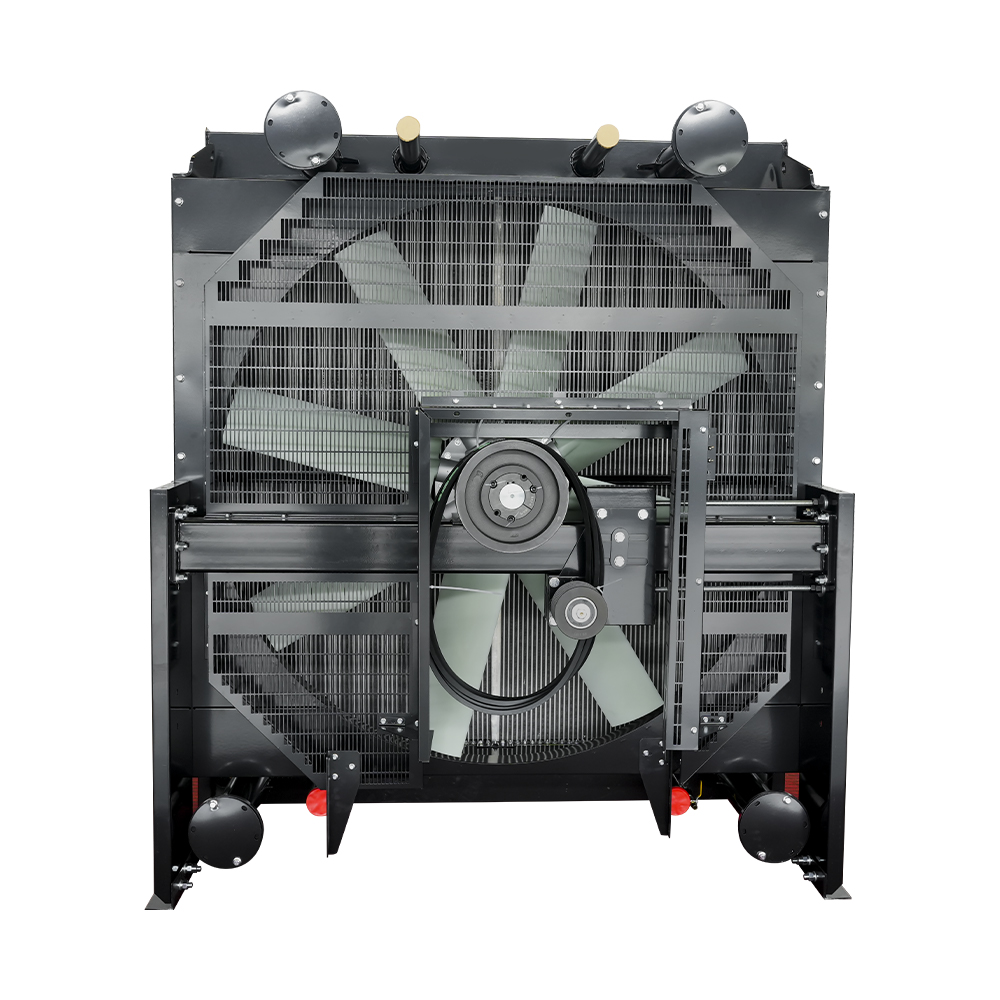

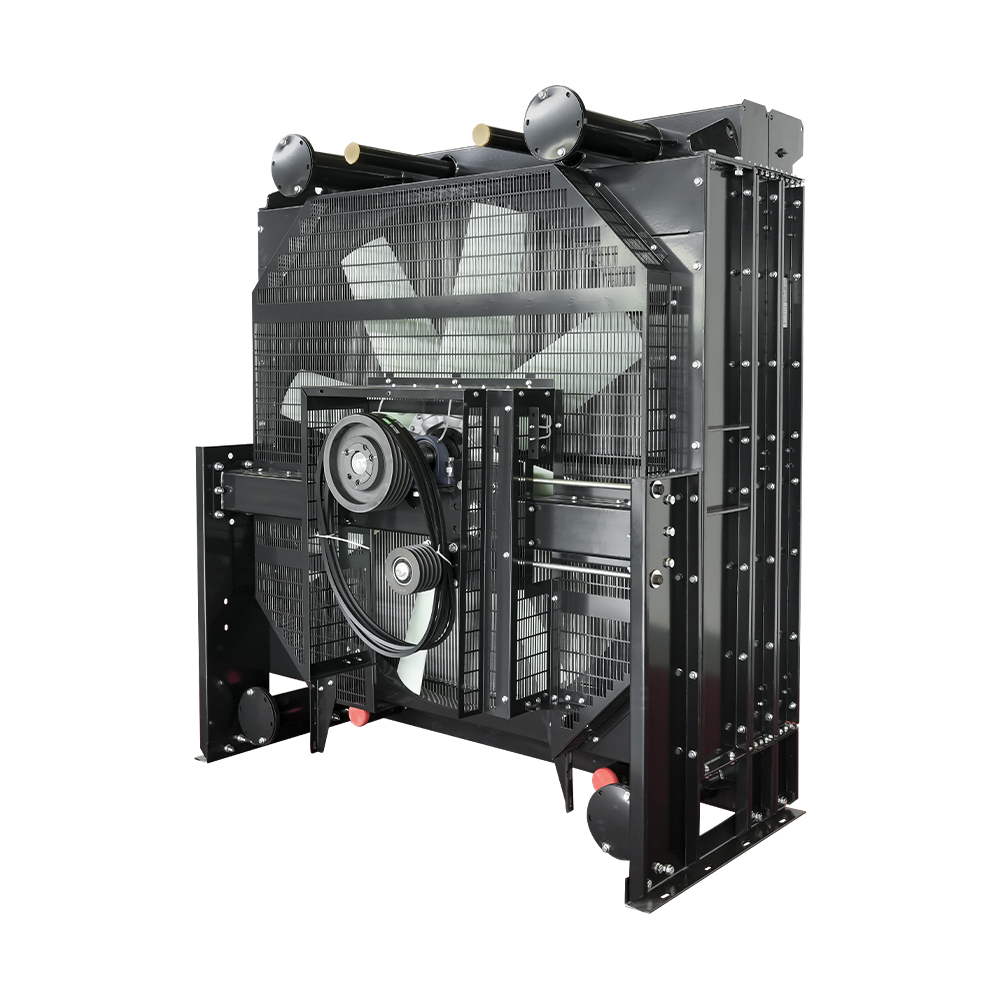

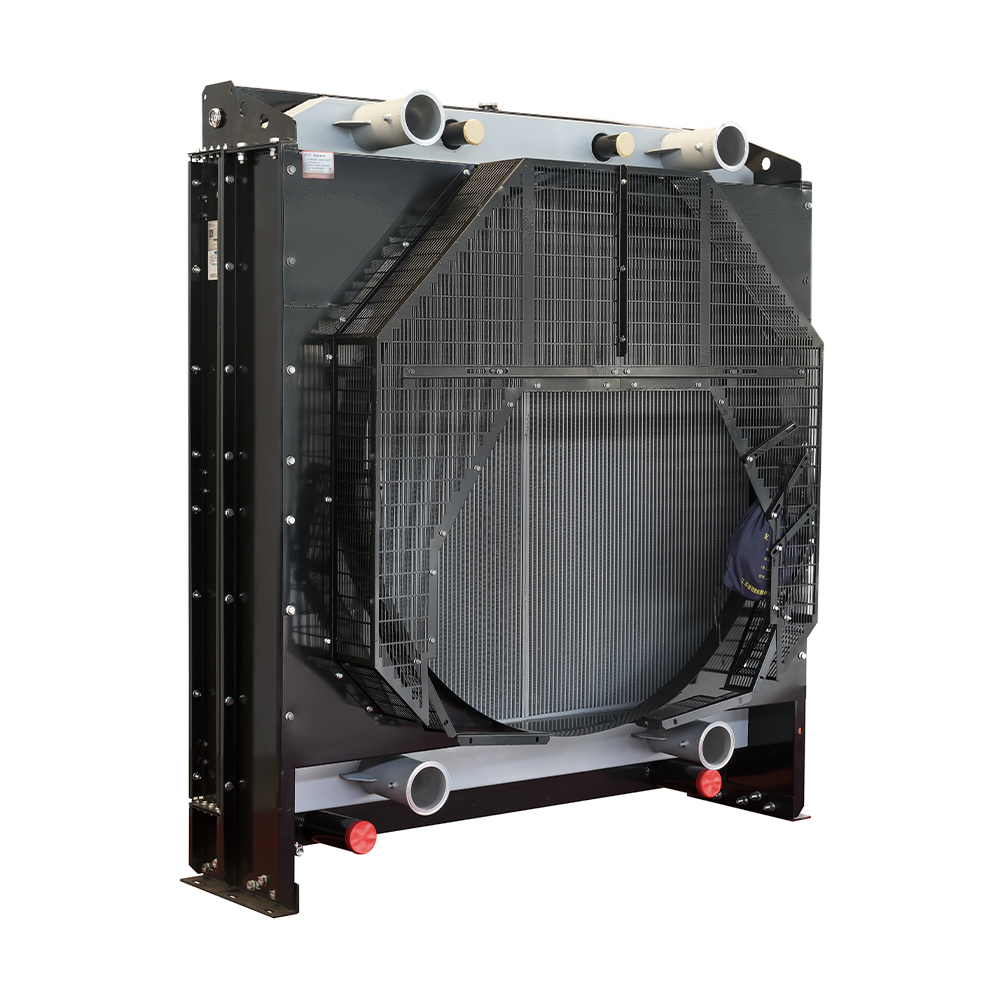

ボードウィン ディーゼル エンジン用に最適化されたこのラジエーターは、海洋、産業、主な電力用途に優れた冷却能力を提供します。強化されたコアと耐候性コーティングで構築されており、高湿度や潮風などの過酷な条件に耐えます。この設計により、迅速な取り付け、簡単な清掃、信頼性の高いパフォーマンスが保証されます。

いいえ。 モデル 設置寸法
直径* 中心高さ 		ラジエーターの寸法
高さ*幅*厚さ 		水
容量
（大） 		重量
（KG） 		熱
散逸
エリア
（㎡）
1 12M26D792E200 φ1565×1170mm 2235*2020*836*591mm 89.3 356.5 227.8
2 12M26D902E200 Φ1565×1170mm 2230*2020*836*591mm 94.3 357.5 276.9
4 12M33B1510E200-D モータードライブ 2335*2119*1684mm 120.7 299.8
5 12M33D1108E200-P Φ1730×1190mm 2335*2019*1154mm 114.5 738 283.8
6 12M33D1108E310 Φ1730×1185mm 2324*2019*781*710mm 95.7 419 292.3
8 12M33D1210E200-P Φ1730×1190mm 2335*2019*1154mm 114.5 748.5 283.8
11 12M33D1265E201-P Φ1730×1190mm 2335*2019*1154mm 114.5 0 283.8
13 12M33D1320E310-P Φ1730×1192mm 2324*2219*1169mm 107.2 725.5 253.5
15 12M33D1500E310-P Φ1730×1192mm 2324*2219*1169mm 112.7 0 315.8
17 12M33D792E310 Φ1730×1185mm 2324*2019*781*591mm 90.5 0 240.6
18 12M33D902E310 Φ1730×1185mm 2324*2019*781*591mm 90.5 0 240.6
19 12M33D968E310 Φ1730×1185mm 2324*2019*781*591mm 90.5 0 240.6
21 12M55D2450E310-P φ2020×1370mm 2694*2619*1194mm 303.6 886 464.5
24 12WH17B1200-5-P Φ1730*1150mm 2274*2219*1169mm 223.5 348.7
25 16M33D1680E310(D0838)-D モータードライブ 2500*2219*1422mm 229.1 0 351
26 16M33D1680E310 Φ1790*1220mm 2394*2219*942mm 237 515.5 276.5
28 16M33D1980E310 Φ1790*1220mm 2395*2219*942*872mm 243.9 510 325.3
30 16M33G8D3/5-D モータードライブ 2699*2619*1441mm 312.3 0 570.7
31 20M33D2210E310-P Φ2150*1370mm 2749*2745*1331mm 341.8 0 506.1
32 4M09G3D4-5 Φ565×414mm 842×716×496×336mm 11.6 18.3
33 4M10G2D3/5 Φ575×414mm 842×716×413mm 11.6 18.3
34 4M10G6D3/5 Φ575×459mm 913*766*496*336mm 12.2 25.3
35 6M11G188 Φ630×511mm 1035*805*480mm 21.4 0 26.5
37 6M12G8D3/5 Φ730×511mm 1175*906*600510mm 28.5 0 61.3
38 6M26D484E200 Φ1166×901mm 1735*1526*745*687mm 66.3 194.5 131.3
40 6M33D572E200 Φ1150×992mm 1920*1576*685*450mm 77 0 131.9
41 6M33D633E200 Φ1150×992mm 1920*1576*685*450mm 77 214.5 131.9
43 6M33D725E310 Φ1150×992mm 1920*1576*685*450mm 80.2 217 181.5
45 8M21D580E310 φ1050×786mm 1545*1356*620*460mm 57.7 0 99.5
46 8M21D615E310 φ1050×786mm 1545*1356*620*460mm 59.9 151 123.9
47 8M33D895E310 Φ1560×1031mm 2065*1726*740*470mm 73.4 235.5 191.1
50 8M33D975E310 Φ1560*1030mm 2065*1725*740*470mm 77.5 251.5 238
51 HBJ---12M33D1240E310-2110 熱交換器 2320*1830*675mm 熱交換器 熱交換器
52 HBJ---16M33D1530E310-2110 熱交換器 1860*1850*600mm 熱交換器 0 熱交換器
53 HBJ---16M33D1980E310-2110 熱交換器 1806*1830*600mm 熱交換器 15
54 HGPBJ---12M26D902E200-100 熱交換器 2000*1600*560mm 熱交換器 熱交換器
55 HGPBJ---12M33D1210E200-10 296×640mm 2270*1830*675mm 171 0 11.25
56 HGPBJ---670KW-6M33D670E31 熱交換器 1600*1200*552mm 熱交換器 熱交換器
57 HGPGK---633KW-6M33B860E20 熱交換器 1790*1480*555mm 熱交換器 熱交換器
58 WS---12M26D902E200-000211 横型水槽 1468*2436*2065mm 横型水槽 横型水槽
Jiangsu Weichuang Radiator Manufacturing Co., Ltd.
Weichuangについて

2003年に発電機セットとラジエーターの製造から始まり、現在では30以上の国々に事業を拡大し、250人以上の従業員を擁しています。発電機セット用ラジエーターの確立された研究開発・製造企業として、 OEM Baudouin ジェネレーター ラジエーターに最適 メーカー および Baudouin ジェネレーター ラジエーターに最適 サプライヤーは、60,000平方メートル以上に及ぶ2つの標準化された生産拠点を運営しています。50人以上のコアエンジニアからなる技術チームを擁し、研究開発、生産、試験を網羅する包括的な産業システムを構築し、年間生産能力15万台/セットを達成しています。 Baudouin ジェネレーター ラジエーターに最適 工場として、製品の品質、高効率、納期保証を確保するための専門的な高度板金ラジエーター製造設備を備えています。

メッセージフィードバック

ニュースと情報

業界の知識

「放熱面積」を使用してラジエーターのサイジングの健全性をチェックする方法 (およびそれが現実の世界で重要である理由)

購入者が比較する場合 ボードウィン発電機ラジエーター 実際の問題は「互換性があるかどうか」ではなく、コアが熱を遮断できるかどうかです。 実際の周囲温度 、パンフレットの状態ではありません。迅速なスクリーニング方法は、ラジエーターの状態を調べることです。 放熱面積 (m²) 空気の流れと現場の条件 (粉塵、塩分、囲いの制限) も合わせて考慮します。

建設的な購入者は注文前にチェックする

  • 周囲環境の高い密閉型インストールを「容量泥棒」として扱い、オープンフレーム インストールよりも高いマージン (より多くのコア領域/より良いエアフロー パス) をターゲットにします。
  • 発電機が主電源で動作する場合は、より長いデューティ サイクルを想定し、優先順位を付けます。 安定した冷却水出口温度 最小限の設置面積を超えています。
  • 海岸沿いや湿気の多い場所では、汚れや腐食のリスクが高まります。洗浄を繰り返しても使用可能なコーティングとフィンの形状を選択してください。

私はマーケティングをシンプルにしています。あなたの雰囲気、環境、職務プロフィールを教えていただければ、初日では「ギリギリ合格」できない核心にあなたを導きます。

エンジニアのように設置寸法を読み取る: ファン リングの直径、中心の高さ、位置ずれがパフォーマンスを低下させる理由

ボードアン セットの場合、取り付け寸法 (ファン リングの直径と中心の高さ) は表面的なものではなく、ファンとシュラウドの位置合わせと再循環を制御します。 「フレームにフィットする」ラジエーターであっても、ファンが中心からずれていたり、シュラウドのギャップが間違っていたりすると、パフォーマンスが低下する可能性があります。

再循環を防ぐ実践的なアライメントのヒント

  • コアの厚さを最終決定する前に、ファン リングの直径と中心の高さがスキッド/ファン ハブのレイアウトと一致していることを確認してください。
  • 改修する場合は、高温の排気が炉心を通って逆流するのを避けるために、既存のシュラウドの深さとファンの投影を測定してください。
  • コンテナ化された発電機では、サービスにアクセスできるように十分なスペースを確保してください。クリーニングへのアクセスが制限されていると、数か月後にパフォーマンスの問題が発生します。
モデル 設置寸法 水容量(L) 放熱面積 (m²)
12M26D792E200 φ1565×1170mm 89.3 227.8
12M26D902E200 Φ1565×1170mm 94.3 276.9
12M33D1108E310 Φ1730×1185mm 95.7 292.3
12M55D2450E310-P φ2020×1370mm 303.6 464.5
詳細な熱計算の前に、設置寸法と放熱面積を使用して冷却パッケージをスクリーンフィットする方法を示すボードウィン ラジエーター モデルの例。

重要なポイント: 2 つの選択肢が「当てはまる」場合は、維持できる方を選択してください ファンの調整エアフローパス —その組み合わせが実際の動作温度を決定します。

チューブアンドフィンとプレートアンドフィン: 購入者はメンテナンスの現実に基づいて何を選択すべきか

コア建設の選択は通常、保守上の決定を隠れ蓑にしたものです。ほこりの多い鉱山、セメント工場、レンタル車両では、規律を持って清掃しないと、高密度フィンが罰せられる傾向があります。一方、より優れたウォッシュスルーを備えた低密度フィンは、ピークの「新品」性能がわずかに低く見えても、時間の経過とともに安定した性能を維持できます。

時期尚早のディレーティングを回避する選択ロジック

  • 現場に浮遊糸くず/ほこり/オイルミストがある場合は、フィンを折りたたまずに低圧洗浄と穏やかな化学薬品で洗浄できるコアを優先してください。
  • サービスへのアクセスが制限されている場合 (コンテナ セット)、完璧なメンテナンスが行われないため、「寛容な」フィン ジオメトリに偏ります。
  • 長時間かつ安定した負荷を実行する場合は、通常、最小の設置面積を追求するよりも、より頑丈なコアと制御された冷却剤の品質の方が優れています。

これは私が少し独断的なところです。私は、初日は素晴らしく見えても、シーズン後に調子が悪くなるラジエーターよりも、常に掃除できるラジエーターを売りたいと思っています。

海岸/沖合の腐食戦略: コーティング、ガルバニックリスク、および「隠れた」故障モード

塩分と湿気は外部を腐食するだけではありません。異種金属、接地不良、または迷走電流が存在する場合、ガルバニック活動が加速されます。沿岸環境に設置する場合は、ラジエーターを独立した部品ではなく、腐食システムの一部として扱う必要があります。

現場で実証された実践によりコア寿命を延長

  • 耐候性塗装を指定してください 単なる「塗装」ではなく、洗浄/化学物質への曝露に応じて適切です。
  • 電気分解のリスク (驚くほど一般的な「謎の漏れ」の根本原因) を軽減するために、電気付属品の接着/接地および配線を確認してください。
  • エンジンの OEM 推奨に一致する冷却剤を使用し、抑制剤レベルを維持してください。腐食防止は化学物質であり、希望ではありません。

海風の近くで建物を建てている場合、事前に適切な腐食アプローチを選択することが、最も安価に信頼性を向上させる方法の 1 つです。

圧力、キャップ、テスト: 発電機ラジエーターの「品質管理」はどのようなものであるべきか

冷却は良好ですが圧力を維持できないラジエーターは、ダウンタイム発生器となります。購入者は、特に頻繁に起動/停止や輸送が行われる発電機の場合、漏れテスト、接合部の完全性、アセンブリが振動や熱サイクルにどのように対処するかについて質問する必要があります。

試運転時の予期せぬ事態を防ぐ購入者チェックリスト

  • サブコンポーネントだけでなく、完成したアセンブリ (コアタンクの溶接部) に対して圧力テストが実行されていることを確認します。
  • 振動に対する取り付け戦略を確認します。アイソレーター、ブラケットの剛性、ホースの配線はすべて、長期的な漏れ耐性に影響します。
  • キャップ定格と冷却剤回路設計を一致させます。過加圧では「新たな漏れ」が発生する可能性があり、過小加圧では負荷がかかった状態で沸騰するリスクが増加する可能性があります。

代替品を調達する場合 ボードアン発電機ラジエーター 、圧力の完全性を、寸法や熱遮断と並んで第一級の仕様として扱うことをお勧めします。
