カミンズ発電機ラジエーターに最適 メーカー

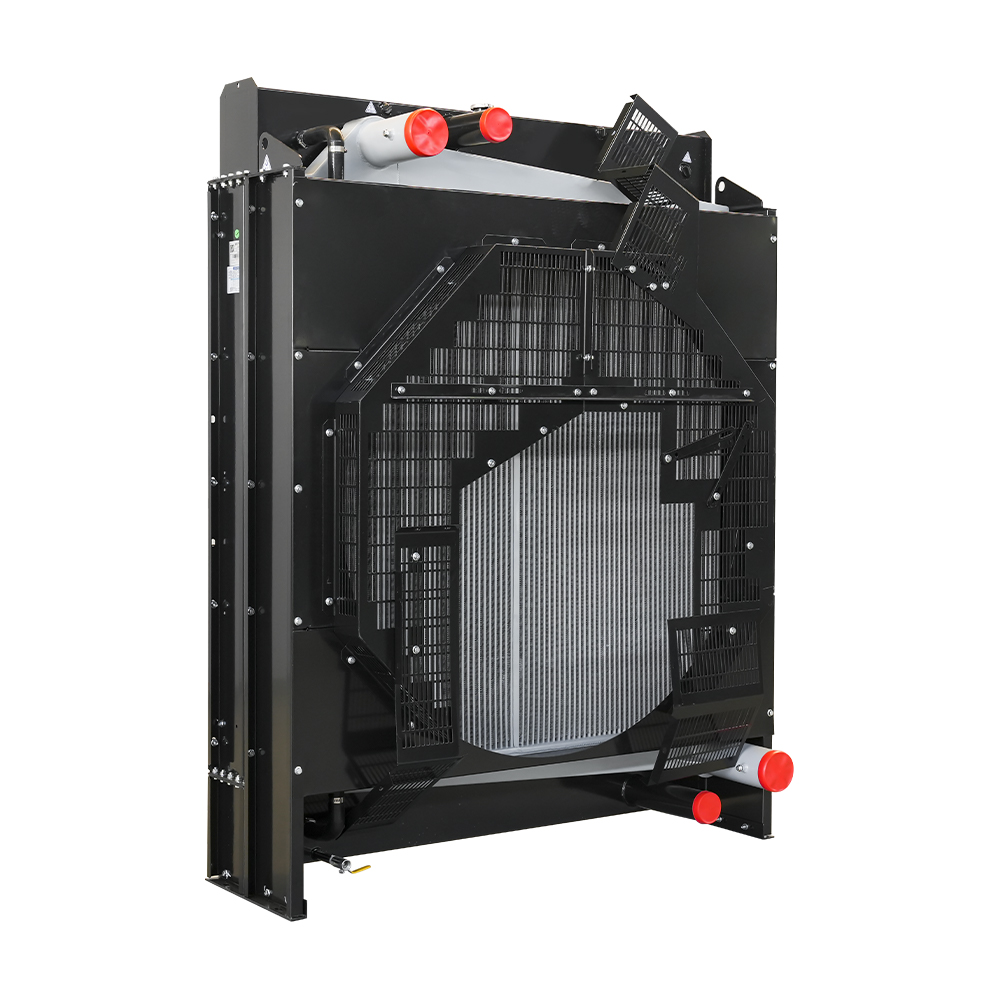

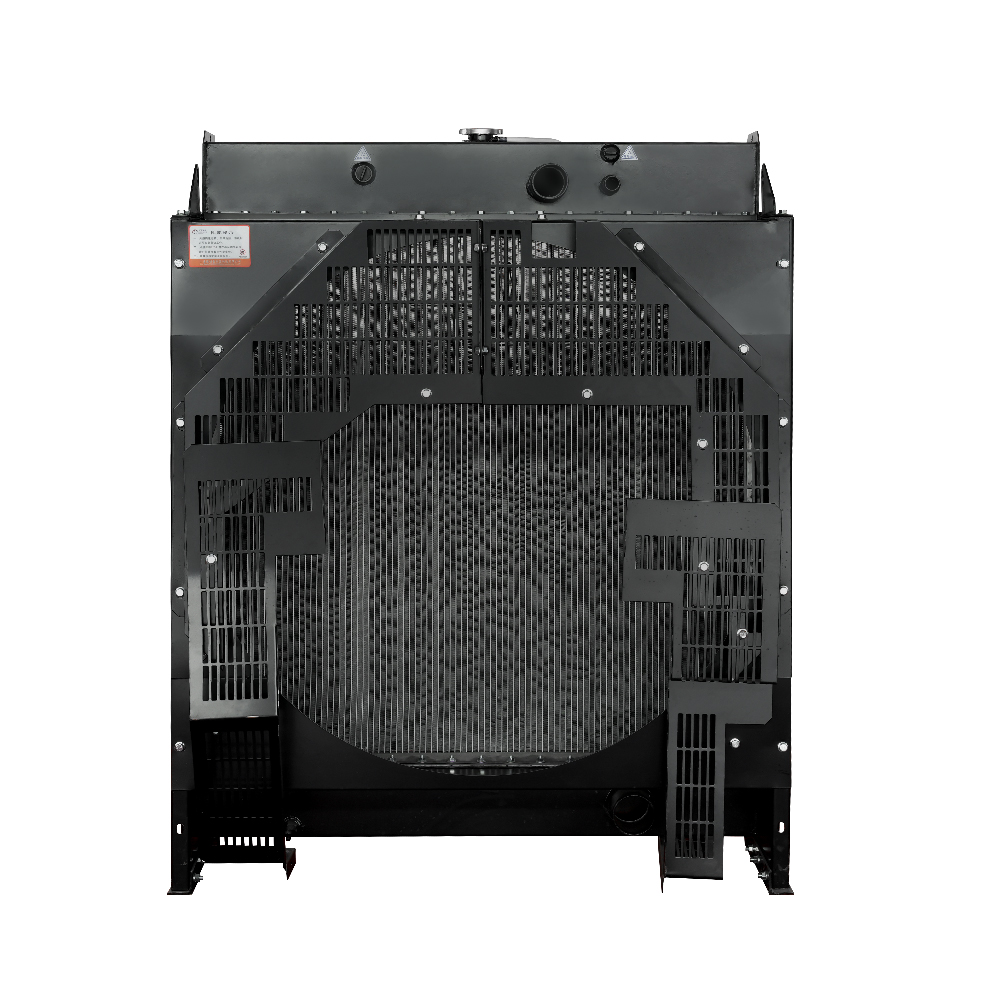

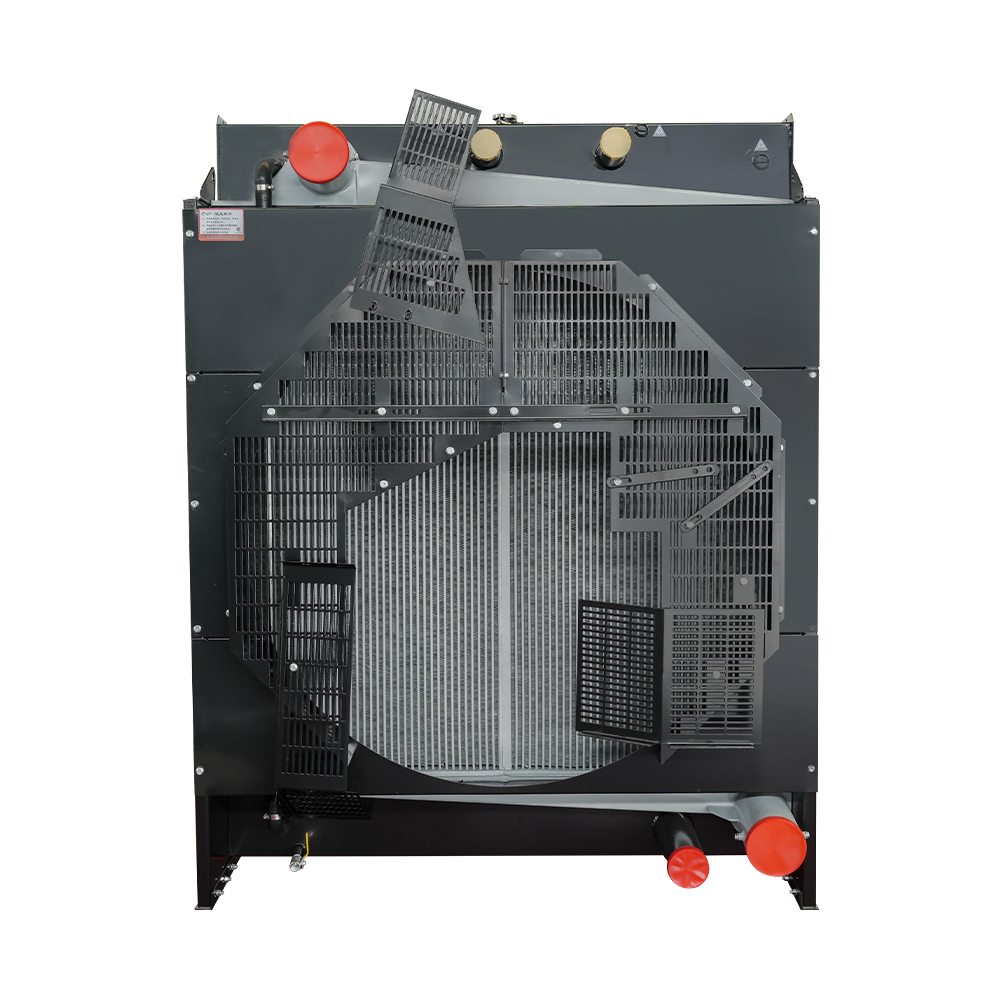

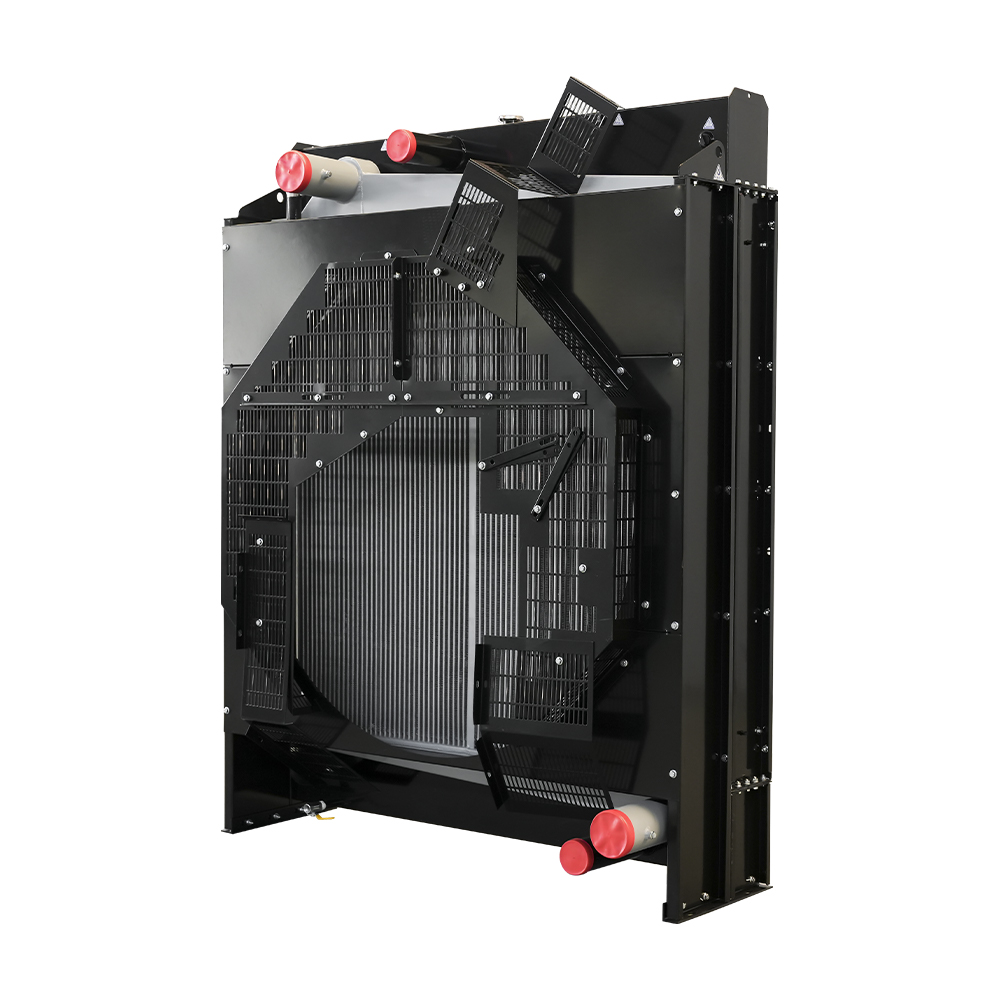

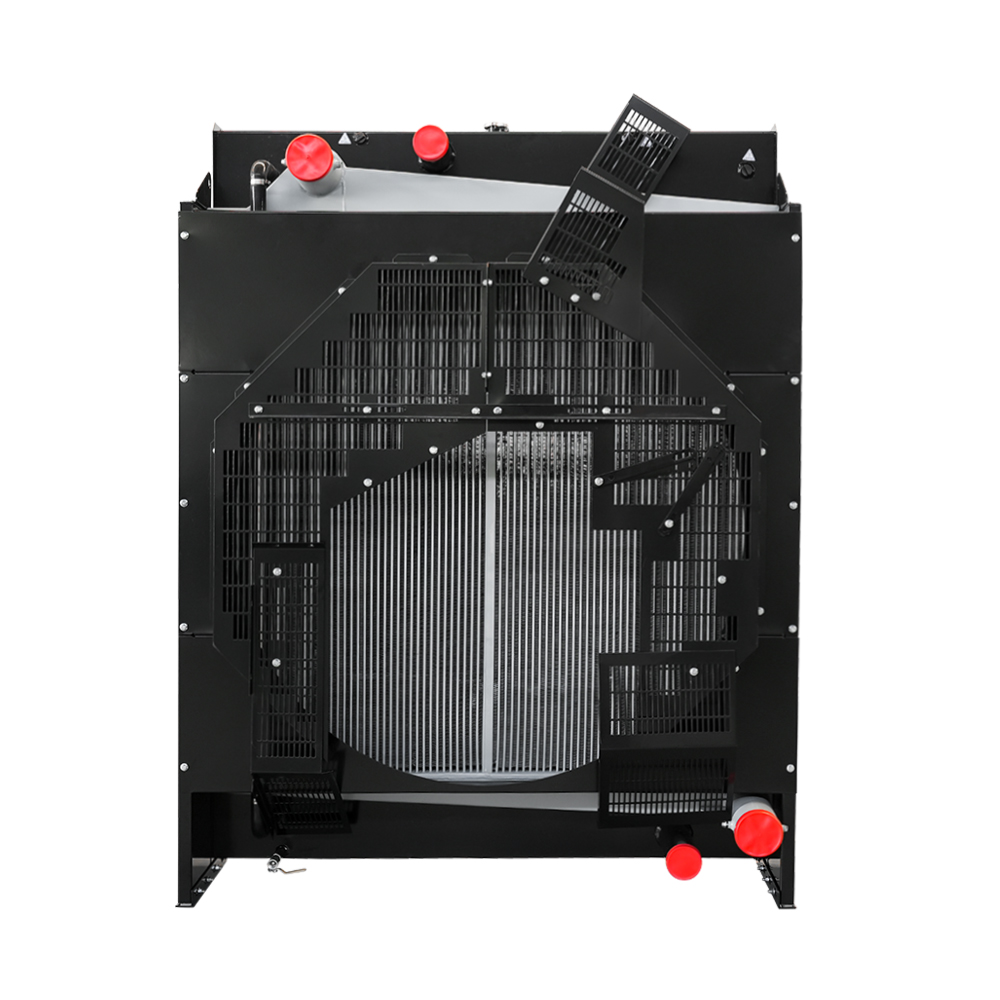

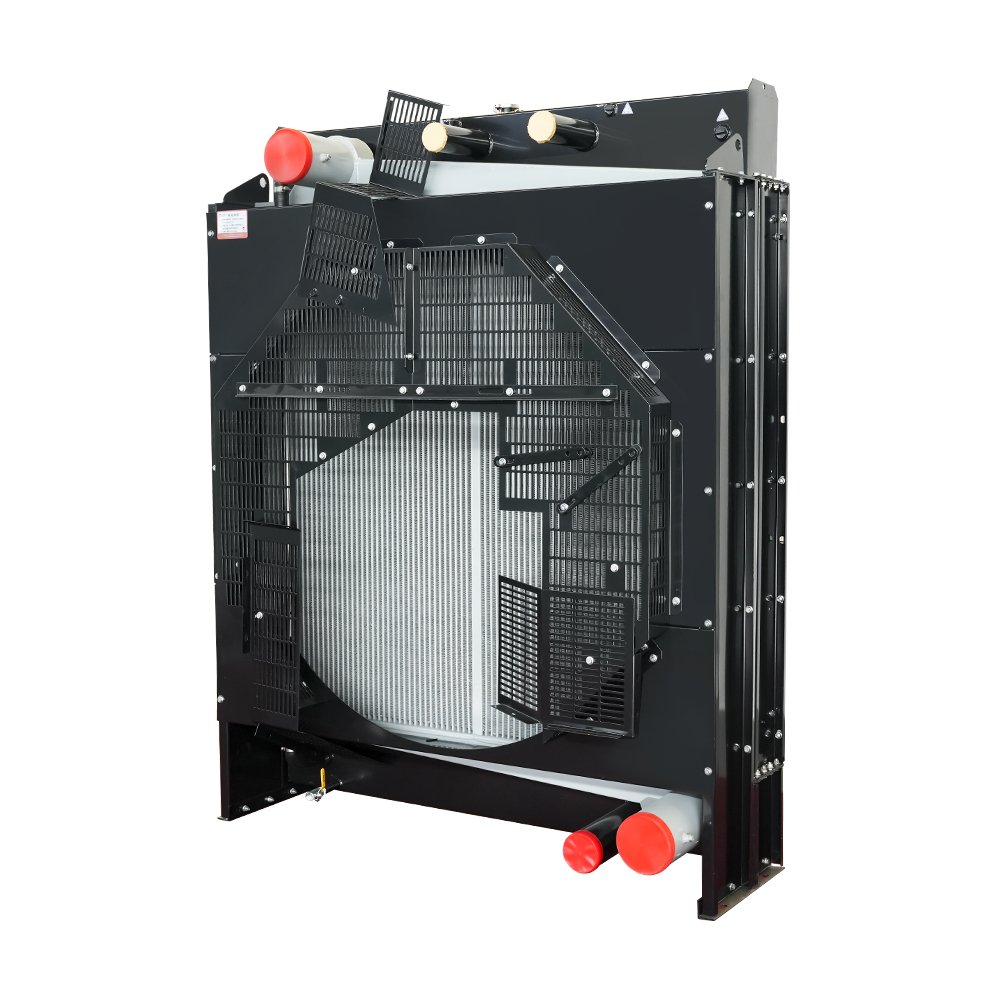

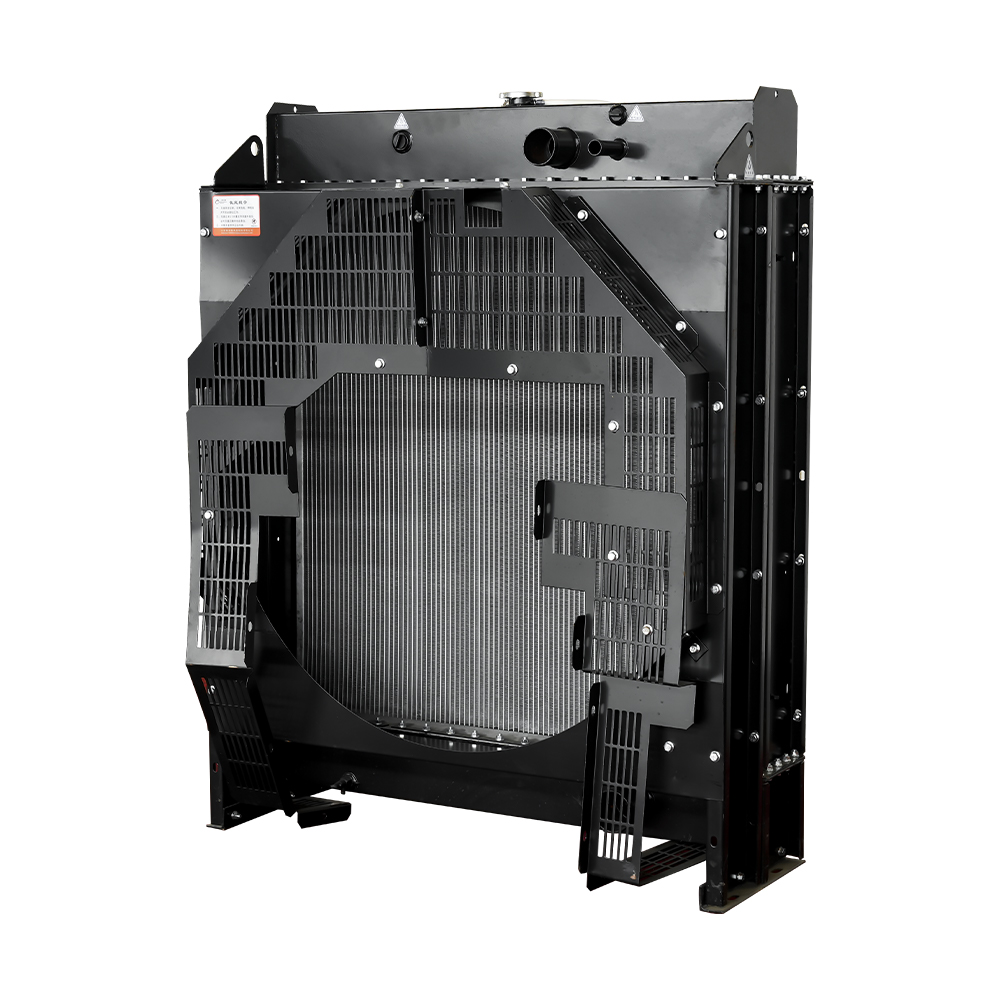

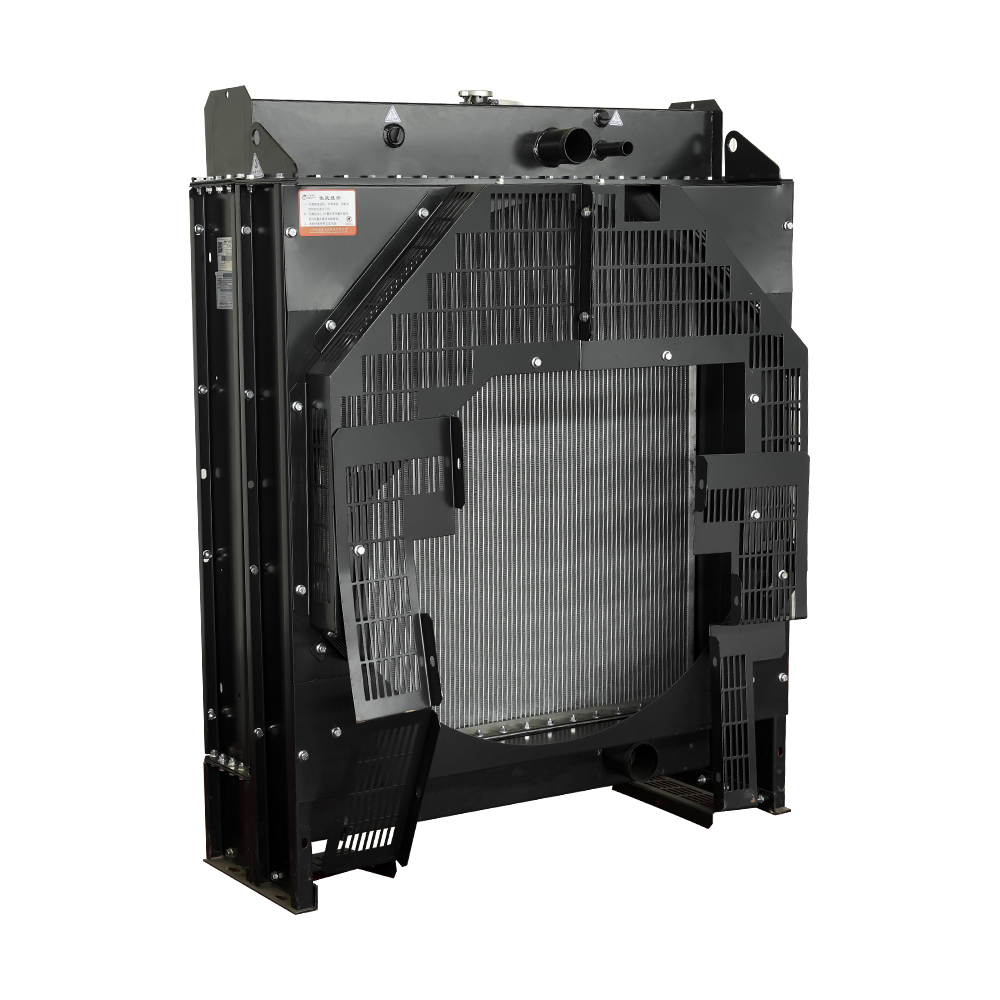

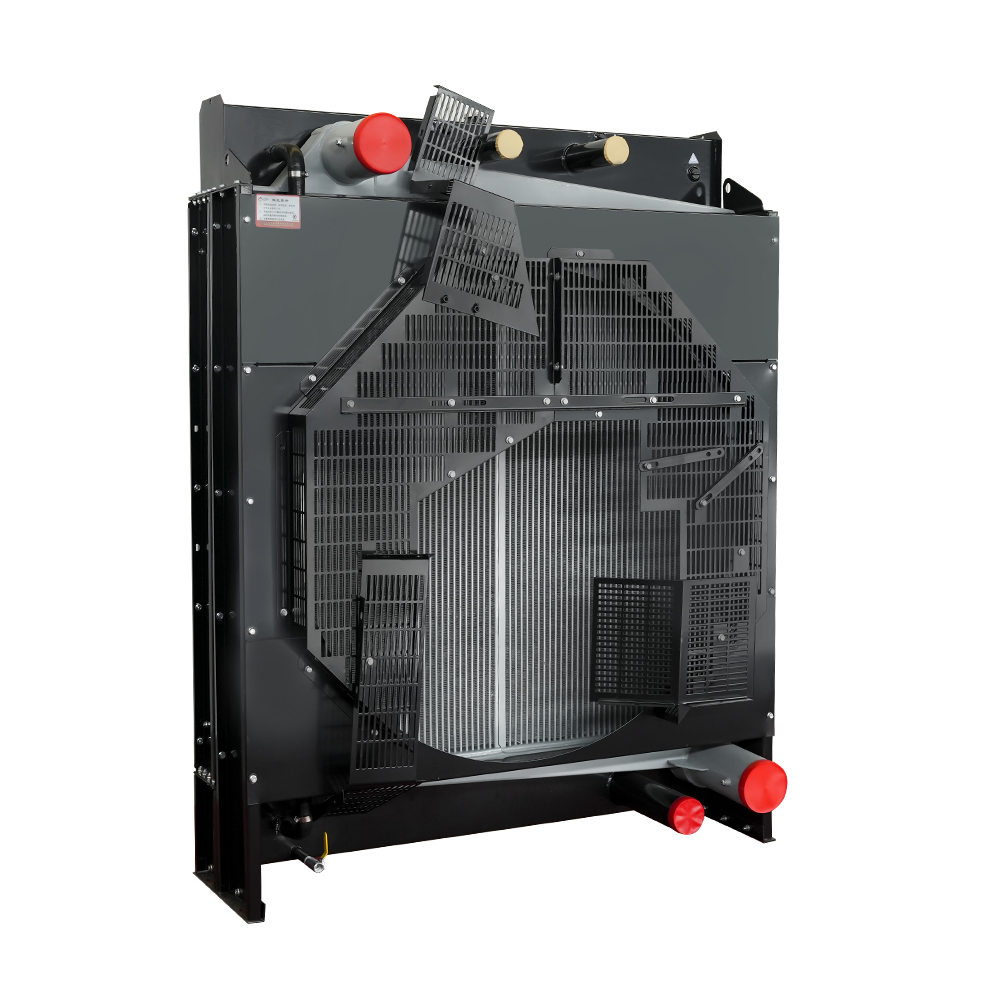

カミンズ ジェネレーター ラジエーター: 全シリーズをカバー

当社は、精密設計されたラジエーターを製造および供給しています。 すべての主要なカミンズ発電機エンジン シリーズ — コンパクトな B シリーズ ユニットからメガワットクラスの QSK プラットフォームまで。各ラジエーターは、ターゲット エンジン モデルの特定の熱遮断プロファイル、冷却回路構成、および設置要件に適合するように設計されています。以下は、適切な冷却ソリューションを特定するのに役立つシリーズごとの概要です。

B シリーズおよび C シリーズ — 17 ～ 275 kVA

B シリーズ (4BT、4BTA、6BTA、6BTAA) および C シリーズ (6CTA、6CTAA) は、商用発電機で最も広く導入されているカミンズ エンジンの 1 つです。 B シリーズ ラジエーターは通常、 エンジン搭載、ベルト駆動のファン構成 アルミニウムまたは銅と真鍮のコアを使用します。 C シリーズ エンジンにはターボチャージャー付きアフタークーリングが導入されており、ラジエーターが必要になります。 統合されたチャージエアクーラー (CAC) セクション または別個のアフタークーラーコア。

この範囲の主な選択要素には、ファン直径の互換性、上部タンクと下部タンクの接続サイズ、設置がオープンスキッドかキャノピー密閉かどうかが含まれます。モーター駆動 (リモート) バージョンは、エアフロー ルーティングをエンジン ベイから分離する必要がある屋内またはコンテナへの導入に利用できます。

対象モデル: 4BT3.9-G2、4BTA、4BTA3.9-G13、6BTA、6BTAA、6CTA、6CTAA、6CTAA8.3-G9、およびモータードライブのバリアント。

F シリーズ & Z シリーズ — コンパクトなモジュラー プラットフォーム

F シリーズ (F2.8) は、軽量およびレンタル発電機アプリケーション向けに設計されています。 コンパクトな設置面積と迅速な導入 が優先事項です。ラジエーター パッケージの寸法には制約があるため、再循環損失を避けるために正確なコア サイズとシュラウドの取り付けが重要になります。

Z シリーズ (6ZTAA13) エンジンは 400 ～ 550 kVA の発電機に電力を供給し、要求に応じたより高い熱遮断負荷を備えています。 フィンの深さを延長した大型ラジエーターコア 。ファン駆動構成とモーター駆動構成の両方が利用可能です。たとえば、6ZTAA13-G4-D モーター駆動ラジエーターは、1575×1286×1135mm のエンベロープを備え、 152m²の放熱面積 .

対象モデル: F2.8-G3、6ZTAA13-G3、6ZTAA13-G4、6ZTAA13-G4-D。

L シリーズ — 6LTAA9.5 (275 ～ 400 kVA)

6LTAA9.5 エンジン シリーズは、ターボチャージャーとアフタークール構成を備えており、 二重回路冷却需要 : ジャケット水冷と独立した低温給気回路。このシリーズのラジエーターは、実装エンベロープの制約を超えることなく、両方の回路に十分なコア面積を提供する必要があります。

6LTAA9.5-G1 ファン駆動ラジエーターは、放熱面積に達します。 74.9㎡ 、モーター駆動バージョンではこれが拡張されます。 93.3㎡ — 高周囲または高度の制限を受けた設置に適しています。

対象モデル: 6LTAA、6LTAA9.5-G1、6LTAA9.5-G1-D。

N シリーズ — NTA855 および NTAA855 (350 ～ 500 kVA)

N シリーズ (NTA855、NTAA855) エンジンは、十分な冷却液流量を備えたロングストロークの主力エンジンであることが証明されています。彼らのラジエーターの特徴は、 大ファン径（Φ850～Φ950mm）と大水量（30～65L） 、継続的な主電力負荷下での安定した温度制御に不可欠です。

コンテナ化された発電機や発電機室など、遠隔設置が必要なアプリケーションの場合は、モーター駆動の水平水タンク構成 (WS タイプ) が利用可能で、ラジエーターをエンジンから最大数十メートル離れた場所に配置することができます。 パイプのサイズと静水頭は慎重に計算する必要があります エンジンの冷却液ポンプの圧力能力内にとどまるようにします。

対象モデル: N855-DM、NTA855-G1/G1A/G2A/G4/P500、NTAA855-G7/G7A/G7A-D。

KTA19 シリーズ — 400 ～ 700 kVA

KTA19 および KTAA19 エンジンは、高出力ターボチャージャー付きアフタークーラー付きユニットです。 重大なインタークーラー熱負荷 専用の管理が必要です。このシリーズのファン駆動ラジエーターは、最大Φ1150mmのファン径を使用し、 57.3㎡（KTA19-G4）～212.4㎡（KTAA19-G5） 、バリアントによって異なります。

主なパワーポンプアプリケーション (KTA19-P600 ～ P840) の場合、リモートタイプおよび水平水タンクラジエーターアセンブリは、完全な熱容量を維持しながら設置の柔軟性を提供します。閉ループ冷却システムでは、熱交換器 (シェルアンドチューブ) オプションも利用できます。

対象モデル: KTA19-G4/G8/P750/P840、KTAA19-G5/G7/G7-8/P818、およびWSおよびHBJリモートタイプのバリエーション。

KTA38 シリーズ — 800 ～ 1400 kVA

KTA38 シリーズは、サブメガワット範囲におけるカミンズの最も要求の厳しい熱的課題の 1 つです。全負荷時の総熱遮断量はほぼ次の値に達する可能性があります 800～1000kW 、ファン直径が最大 Φ1556mm で放熱面積が 300 mm に達するラジエーター アセンブリが必要です。 233.9㎡（KTA38-G9） .

ファン駆動構成とモーター駆動構成の両方が在庫されています。発電機が屋内に設置されるデータセンター、採掘現場、石油・ガス施設の場合、 遠隔横型水槽ラジエーター（WS型） プレート型熱交換器 (HBJ 型) は、エンジンから数メートル離れた場所までの柔軟な遠隔設置に必要な熱容量を提供します。

対象モデル: KTA38-G(G2)/G2A/G5/G9、KTAA38-G9A、さらに WS および HBJ リモートおよび熱交換器のバリエーション。

QSKシリーズ — 1000kW～4500kW

QSK プラットフォーム (QSK19、QSK23、QSK50、QSK60) は、病院、データセンター、鉱山プラント、オフショア プラットフォームのミッションクリティカルな大容量発電機に電力を供給します。この規模では、 総熱遮断量はユニットあたり 2 ～ 4 MW を超える可能性があります により、冷却システムの設計がプロジェクト レベルのエンジニアリング演習になります。

QSK エンジン用ラジエーターは、カミンズのポートフォリオの中で最大のものです。たとえば、QSK60-G8-P ラジエーターには、 外形寸法 2714×2619×1205mm、水容量 315.5L、放熱面積 570.7m² — 発電機セット用途において最も熱負荷の高い単体ラジエーターの 1 つとなります。最大のエアフローと信頼性の冗長性を実現するために、4 モーター ドライブ構成が利用可能です。

対象モデル: QSK19-G4/G11、QSK23-G3、QSK50-G17、QSK60-G4-P/G8-P/G23-P、QST30-G4、K50N-G10。

QSB / QSL / QSX / QSZ シリーズ — QS プラットフォーム (30 ～ 900 kVA)

QS (Quantum System) プラットフォームは、電子的に管理され、排出ガスに準拠したエンジンを通じて、幅広い出力スペクトルをカバーします。統合された燃料および熱管理システムでは、多くの場合、 より高い給気温度とより正確な冷却液温度要件 機械式の前任者と比較して。

• QSB7-G5: ファン径Φ900mm、放熱面積73㎡で200kVAクラスの発電機に最適。
• QSL8.9-G4 / QSL9-G7: ミッドレンジ L9 プラットフォーム。ファン駆動とモーター駆動の両方のオプションがあり、放熱面積は 78.8 ～ 88.7 m² です。
• QSX15-G8: 高出力 X15 プラットフォーム。放熱面積115.3m²、ファン径Φ1155mm。
• QSZ13-G2/G3/G7/G310: 450 ～ 600 kVA をカバーする Z13 プラットフォーム。放熱面積 106.5 ～ 129.5 平方メートル。

すべての QS シリーズ ラジエーターは、エンジンに最適化されたコア フィン仕様で設計されています。 認定された冷却水温度制限 、定格周囲条件下で定格を下げることなくコンプライアンスが維持されることを保証します。

VTA シリーズ — V 構成高出力 (500 ～ 1200 kVA)

VTA28 エンジンの V ブロック アーキテクチャは、特定の冷却剤分配要件を生み出します。ラジエーターは機能を提供する必要があります 両方のシリンダーバンクにわたる対称的な流れ 熱の不均衡を防ぐため。 VTA28-G5 および VTA28-G6 ラジエーターは、ファン径 Φ1260 ～ Φ1460mm、放熱面積 175.3㎡ 、大型 V エンジンの特徴であるジャケット水とオイルクーラーの組み合わせ熱負荷に対処するための深いコアを備えています。

対象モデル: VTA28-G5、VTA28-G6。

MTA シリーズ — 船舶用冷却ソリューション

MTA (Marine Turbocharged Aftercooled) エンジンをベースにした船舶用発電機は、従来の空冷ラジエーターが実用的でない環境でも動作します。当社の MTA ラジエーターは次のように設計されています。 ジャケット水熱交換器 海水または原水回路により冷却されます。材料オプションには、耐塩水性を備えた白銅チューブバンドルや、過酷な海洋環境に対応したチタン要素が含まれます。

きれいな伝熱面を維持するには、正しい海水流量とストレーナのサイズが不可欠です。すべての MTA 熱交換器の設計は、熱交換器に必要なサーモスタット バルブ要件に準拠しています。 濡れた積み重ねや結露を防ぎます 低負荷運転時。

対象モデル: MTAII-G2A、MTAAII-G3。

QSNT シリーズ — 天然ガスおよびバイ燃料プラットフォーム

QSNT プラットフォーム上のガス燃料式カミンズ発電機は、 異なる燃焼熱プロファイル ディーゼル対応品と比較して、通常はより高い給気温度で動作します。 QSNTラジエーターが組み込まれています 低温アフタークーリングセクション さまざまな燃料組成にわたって出力を維持しながらノッキングを抑制します。

QSNT-G3 および QSNT-G4X ユニットは、最大 Φ945mm のファン径をカバーし、放熱面積は 69.5 ～ 139.8 m² です。ラジエーターを発電機の筐体から分離する必要がある設置場所には、リモート プレート型熱交換器 (HGPBJ) のバリエーションが用意されています。

対象モデル: QSNT-G3、QSNT-G4X、QSNT-G3 HGPBJリモートタイプ。

適切なカミンズ ラジエーターの選び方

プロジェクトの正しいラジエーター仕様を確認するには、次の情報が必要です。

1. エンジンのモデルと発電機のモデル番号 (例: KTA19-G8、QSX15-G8) — これにより、コアの熱遮断データと接続寸法が決まります。
2. 設置タイプ — オープンスキッド、キャノピーに囲まれた、コンテナ化された、または遠隔地にある — は、ファン駆動またはモーター駆動のどちらの構成が適用されるかを決定します。
3. サイトの周囲温度と標高 — どちらの要因もラジエーターの容量に影響を与えるため、より大きなコア領域または追加のファン電力によるディレーティング補償が必要になる場合があります。
4. デューティサイクル — プライム電源、継続的、緊急スタンバイ — は、設計に必要な熱マージンに影響を与えます。
5. 特殊な環境要件 — 沿岸/海水への曝露、砂漠の高温、または海洋沖合 — により、材料と表面処理の仕様が決まります。

当社のエンジニアリング チームは、お客様のエンジン モデルを当社の完全な生産データベースと相互参照し、最適なラジエーター構成を推奨します。 カスタム寸法、非標準接続、OEM 交換要件 すべて当社の標準サービス範囲内です。
